HUB A+B pro připojení 4 S.bus/S.bus2 serv
Kód: 160/700Detailní popis produktu

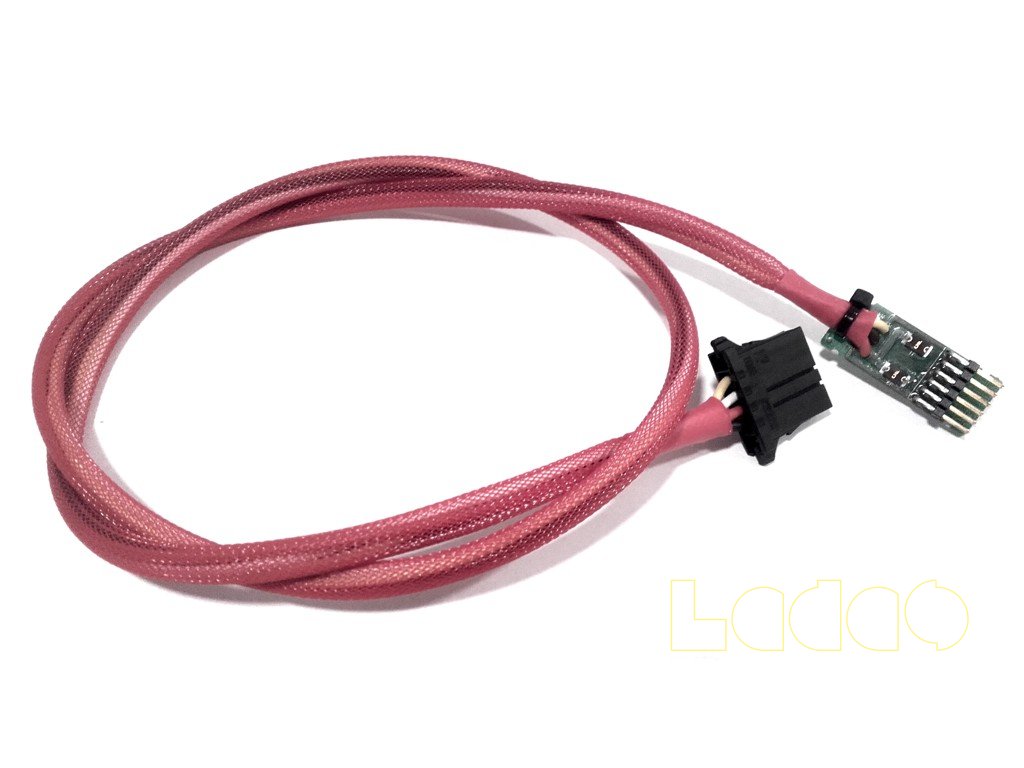

HUB s kabelem 2 x 1 mm2 (pro napájení) + 2 x 0,5 mm2 (signál S.bus A, signál S.bus B) a velkým S.bus konektorem, který se zapojuje přímo do modulu Power Source A+B. Slouží pro připojení až 4 ks S.bus/S.bus2 serv Futaba. Konektor má zlacené kontakty a mechanickou pojistku.
Rozpojitelné místo mezi trupem a polovinami VOP lze vytvořit krátkými kvalitními servoprodlužkami, jejichž konce se z trupu bočními otvory vystrčí k levé a pravé polovině VOP. Po zapojení konektorů do HUB se celý HUB zataví do smršťovací bužírky a přilepí oboustrannou lepící páskou ke konstrukci trupu. Smršťovací bužírkou se tak bezpečně pojistí konektory proti vysunutí. Koncovky servoprodlužek, prostrčené do každého z bočních otvorů, již není nutné nijak označovat – v obou je stejný signál S.bus a je jedno, které servo do zásuvky zapojíte.
Oproti HUB, který je určen do křídla, má HUB A+B přivedeny signály S.bus/S.bus2 od obou přijímačů, dva konektory tedy souvisí se systémem A, dva souvisí se systémem B.
Každý ze čtyř výstupů pro S.bus/S.bus2 serva je odjištěn obnovitelnou pojistkou, dimenzovanou i pro použití rychlých a výkonných serv. Jakákoliv porucha serva, spojená se zkratem, tedy nezpůsobí kolaps napájení a všechna ostatní zařízení tak mohou dále nerušeně pracovat.
- Délka kabelu: 1200, 900 nebo 700 mm
- Průřez napájecích vodičů 18AWG (1 mm2)
- Počet výstupů: 4
- Rozměry HUB: 39 x 15,5 x 8 mm
Bližší informace naleznete v článcích:
- Úvahy o Futabě a naše vize S.bus rozvodů pro modely letadel
- Příklad osazení akrobatu 2,7 m / 120 ccm
- Příklad osazení modelu 3,1 m / 170 -200 ccm
Poznámky:
- Firma ENEPO.eu s.r.o., vyrábějící modelářské zboží pod značkou LADAS model, je zapojena do kolektivního systému ASEKOL a cena výrobků zahrnuje náklady na jejich ekologickou likvidaci.
- Pro systém S.bus rozvodů s napájecím modulem Power Source A+B bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/1997 Sb.
